Chauffages en caniveau
Katherm QK
Réf. :
142511011226C1
Tarifs
1.970,00 €
plus TVA 20%
Aperçu
- Système de régulation KaControl pour la commande via un appareil de commande d’ambiance séparé, commande externe par signal 0-10 V ou au moyen de systèmes d’automatisation des bâtiments tels que KNX, Modbus, BACnet (accessoire supplémentaire carte enfichable nécessaire)
- Régulation ambiante de jusqu’à six appareils ou 30 appareils via des carteq CANbus requises en supplément
- Régulation automatique du ventilateur en fonction des besoins ou commande manuelle du ventilateur, au choix
- Options de raccordement, par ex. sonde d’ambiance extérieure, contact de fenêtre, etc.
- Paramétrage individuel pour l’ajustement optimal aux conditions sur site
La variante de régulation KaControl permet, lors d’une commande externe au moyen d’un signal 0-10 V fourni sur site, de faire l’économie du point de données de la commande de ventilateur. La logique de régulation de ventilation et du nombre de tours des ventilateurs est issue de la régulation KaControl. Dans le cas d’une commande 0-10 V chez le client, il convient de tenir compte de la différence des points de signal par rapport au programme de conception.
Indications du programme de conception : 2 V 4 V 6 V 8 V 10 V
Externe, 0-10 V, sur KaControl : 4,3 V 5,5 V 6,8 V 7,8 V 10 V
- Câblage en usine
- Fait gagner du temps au montage
- Électromécanique 24 V pour hauteur et longueur de conduit optimisées
- Variantes de régulation KaControl, C1 et électromécaniques 230 V, -00 avec boîtier de régulation doté d’une zone de raccordement plus longue
- Raccord rapide pour un montage permettant gain de temps et économie sur le chantier
- Les vannes sont disponibles en option comme accessoires
- Embout amovible pour coupler les canaux en toute facilité
- Fait office d’écran visuel et protège contre les salissures
- Pour une émission de chaleur optimale
- Comprend l’alliance éprouvée du cuivre et de l’aluminium
- La circulation de l’air et l’émission de chaleur sont optimisées
- Revêtement gris graphite
- Avec niveaux de puissance croissants pour des puissances calorifiques élevées
- Pour la circulation uniforme de l’air du convecteur
- Avec plaques de montage insonorisantes
Programmes de calcul
Puissance acoustique spectre d’octave
La puissance acoustique est déterminée selon l’application conformément à la norme ISO 3741 (dans la chambre réverbérante), à la norme ISO 3744 (chambre réverbérante insonorisante) ou à la norme ISO 9614 (méthode d’intensité).
Oktave Spektrum
Données EPD
Les données de l'écobilan spécifiques aux numéros d'articles sont basées sur une EPD vérifiée selon EN 15804, qui peut être téléchargée sur The International EPD System. Subdivision séparée des modules de cycle de vie disponible en ligne via le bouton 'Fiche EPD'. Les impacts environnementaux du module B se réfèrent à 1 an d'utilisation. A: Stade du produit et de la construction - B: Stade d'utilisation - C: Stade de fin de vie - D: Bénéfices et charges au-delà des limites du système
| A | B | C | D | |
|---|---|---|---|---|
| GWP – Total kg CO2 eq | 4,61E+01 | 4,53E+00 | 1,85E+00 | -2,21E+01 |
| GWP - Fossil kg CO2 eq | 4,70E+01 | 4,07E+00 | 1,85E+00 | -2,20E+01 |
| GWP – Biogène kg CO2 eq | -1,26E+00 | 4,40E-01 | 7,40E-04 | -1,68E-02 |
| GWP - Luluc kg CO2 eq | 4,38E-01 | 2,22E-02 | 9,61E-05 | -1,82E-01 |
| ODP kg CFC-11 eq | 3,74E-06 | 2,86E-07 | 3,82E-08 | -1,54E-06 |
| AP mol H+ eq | 5,15E-01 | 3,25E-02 | 7,75E-04 | -2,66E-01 |
| EP - Eau douce kg P eq | 4,14E-02 | 2,26E-03 | 2,50E-05 | -2,25E-02 |
| EP - Eau salée kg P eq | 1,02E-01 | 8,65E-03 | 2,64E-04 | -2,48E-02 |
| EP - Pays mol N eq | 6,01E-01 | 4,57E-02 | 2,77E-03 | -2,83E-01 |
| POCP kg NMVOC | 1,75E-01 | 1,10E-02 | 6,64E-04 | -8,39E-02 |
| ADPE kg Sb eq | 6,03E-03 | 4,84E-04 | 6,10E-07 | -4,27E-03 |
| ADPF MJ | 6,40E+02 | 9,80E+01 | 1,93E+00 | -2,74E+02 |
| WDP m³ depriv. | 2,18E+01 | 6,83E-01 | 5,83E-02 | -3,87E+00 |
| GWP-GHG kg CO2 eq | 4,63E+01 | 4,04E+00 | 1,85E+00 | -2,13E+01 |
| PM disease inc. | 2,85E-06 | 1,25E-07 | 1,19E-08 | -1,59E-06 |
| IR kBq U-235 eq | 5,20E+00 | 3,28E+00 | 1,13E-02 | -2,54E+00 |
| ETP - FW CTUe | 2,90E+03 | 2,29E+02 | 8,02E+00 | -1,87E+03 |
| HTP - C CTUh | 1,97E-07 | 7,12E-09 | 2,95E-10 | -1,15E-07 |
| HTP - NC CTUh | 4,11E-06 | 3,03E-07 | 4,22E-09 | -2,89E-06 |
| SQP - | 3,77E+02 | 4,80E+01 | 2,74E+00 | -1,07E+02 |
| PERE MJ | 1,50E+02 | 1,87E+01 | 6,54E-02 | -5,54E+01 |
| PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PERT MJ | 1,50E+02 | 1,87E+01 | 6,54E-02 | -5,54E+01 |
| PENRE MJ | 6,40E+02 | 9,80E+01 | 1,93E+00 | -2,74E+02 |
| PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PENRT MJ | 6,40E+02 | 9,80E+01 | 1,93E+00 | -2,74E+02 |
| SM kg | 3,97E-02 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RSF MJ | 2,69E-04 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NRSF MJ | 1,73E-02 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| FW m³ | 4,88E-01 | 4,33E-02 | 1,86E-03 | -1,37E-01 |
| HWD kg | 2,10E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NHWD kg | 4,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RWD kg | 1,74E-03 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| MFR kg | 6,78E-04 | 0,00E+00 | 8,02E+00 | 0,00E+00 |
| MER kg | 2,99E-06 | 0,00E+00 | 6,56E-01 | 0,00E+00 |
| EE (Electrical) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| EE (Thermal) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
Accessoires
Accessoires de régulation KaControl
KaController
avec commande monotouche, 24 V, appareil de commande dans la pièce pour montage mural, avec sonde de température ambiante, Type de protection IP 30, Plage de réglage de la température 8 - 35 °C, Couleur similaire à RAL 9010 blanc pur, en PVC solide, Type 3210001
Utilisable pour: tous les appareils avec variante de régulation KaControl C1
Utilisable pour: tous les appareils avec variante de régulation KaControl C1
Réf. :
196003210001
Tarifs
231,00 €
plus TVA 20%
KaController
avec commande monotouche, 24 V, appareil de commande dans la pièce pour montage mural, avec sonde de température ambiante, Type de protection IP 30, Plage de réglage de la température 8 - 35 °C, Couleur similaire à RAL 9017 noir signalisation, en PVC solide, Type 3210006
Utilisable pour: tous les appareils avec variante de régulation KaControl C1
Utilisable pour: tous les appareils avec variante de régulation KaControl C1
Réf. :
196003210006
Tarifs
231,00 €
plus TVA 20%
KaController
avec touches fonctionnelles latérales, 24 V, appareil de commande dans la pièce pour montage mural, avec sonde de température ambiante, Type de protection IP 30, Plage de réglage de la température 8 - 35 °C, Couleur similaire à RAL 9010 blanc pur, en PVC solide, Type 3210002
Utilisable pour: tous les appareils avec variante de régulation KaControl C1
Utilisable pour: tous les appareils avec variante de régulation KaControl C1
Réf. :
196003210002
Tarifs
231,00 €
plus TVA 20%
la sonde de température ambiante
Montage mural, en applique, Type de protection IP 30, Couleur similaire à RAL 9010 blanc pur, en plastique, Type 3250110
Le lieu de montage du KaController n'est pas adapté à la mesure des températures ? Si c'est le cas, par exemple s'il est installé derrière des rideaux, alors il convient de choisir une sonde de température ambiante KaControl par groupe ! Également si vous cherchez une alternative à la sonde de température dans le climatiseur !
Utilisable pour: tous les appareils avec régulation KaControl -C1 et régulateur climatique réf. 19600014894*
Le lieu de montage du KaController n'est pas adapté à la mesure des températures ? Si c'est le cas, par exemple s'il est installé derrière des rideaux, alors il convient de choisir une sonde de température ambiante KaControl par groupe ! Également si vous cherchez une alternative à la sonde de température dans le climatiseur !
Utilisable pour: tous les appareils avec régulation KaControl -C1 et régulateur climatique réf. 19600014894*
Réf. :
196003250110
Tarifs
60,00 €
plus TVA 20%
Carte KNX sérielle
pour l’intégration dans un réseau KNX/EIB, interface PCOS00KXN0, Type 3260702
La carte de communication doit être enfichée sur l’interface libre de la carte de commande.
Utilisable pour: tous les appareils avec variante de régulation KaControl C1
La carte de communication doit être enfichée sur l’interface libre de la carte de commande.
Utilisable pour: tous les appareils avec variante de régulation KaControl C1
Réf. :
196003260702
Tarifs
377,00 €
plus TVA 20%
Carte sérielle CANbus
pour augmentation du nombre d'appareils en circuit unique de 7 à 30, une carte nécessaire par appareil, pour augmenter la longueur du câble entre le premier et le dernier appareil de 30 m jusqu'à 500 m, Utilisable uniquement pour la variante de régulation KaControl C1 !, Type 3260301
Utilisable pour: tous les appareils avec variante de régulation KaControl C1
Utilisable pour: tous les appareils avec variante de régulation KaControl C1
Réf. :
196003260301
Tarifs
130,00 €
plus TVA 20%
Carte Modbus sérielle
Type 3260101
Nécessaire pour chaque appareil pour le couplage avec des tableaux KaControl ou réseaux Modbus sur site.
La carte de communication doit être enfichée sur l’interface libre de la carte de commande.
Utilisable pour: tous les appareils avec variante de régulation KaControl C1
Nécessaire pour chaque appareil pour le couplage avec des tableaux KaControl ou réseaux Modbus sur site.
La carte de communication doit être enfichée sur l’interface libre de la carte de commande.
Utilisable pour: tous les appareils avec variante de régulation KaControl C1
Réf. :
196003260101
Tarifs
122,00 €
plus TVA 20%
Visualisation KaControl
pour la surveillance et la commande centralisées d’unités de traitement de l’air, Type 3210701
Le logiciel de visualisation de KaControl permet de surveiller et de contrôler chaque zone de régulation et les unités d’air secondaire : chauffage/refroidissement à 4 tuyaux, chauffage à 2 tuyaux ou refroidissement à 2 tuyaux.
L’interface centrale de surveillance des produits Kampmann offre un support optimal pour le suivi technique.
Utilisable pour: tous les appareils avec variante de régulation KaControl C1 en combinaison avec carte Modbus Typ 3260101, 100 Appareils
Le logiciel de visualisation de KaControl permet de surveiller et de contrôler chaque zone de régulation et les unités d’air secondaire : chauffage/refroidissement à 4 tuyaux, chauffage à 2 tuyaux ou refroidissement à 2 tuyaux.
L’interface centrale de surveillance des produits Kampmann offre un support optimal pour le suivi technique.
Utilisable pour: tous les appareils avec variante de régulation KaControl C1 en combinaison avec carte Modbus Typ 3260101, 100 Appareils
Réf. :
196003210701
Tarifs
8.228,00 €
plus TVA 20%
Visualisation KaControl
pour la surveillance et la commande centralisées d’unités de traitement de l’air, Type 3210702
Le logiciel de visualisation de KaControl permet de surveiller et de contrôler chaque zone de régulation et les unités d’air secondaire : chauffage/refroidissement à 4 tuyaux, chauffage à 2 tuyaux ou refroidissement à 2 tuyaux.
L’interface centrale de surveillance des produits Kampmann offre un support optimal pour le suivi technique.
Utilisable pour: tous les appareils avec variante de régulation KaControl C1 en combinaison avec carte Modbus Typ 3260101, 300 Appareils
Le logiciel de visualisation de KaControl permet de surveiller et de contrôler chaque zone de régulation et les unités d’air secondaire : chauffage/refroidissement à 4 tuyaux, chauffage à 2 tuyaux ou refroidissement à 2 tuyaux.
L’interface centrale de surveillance des produits Kampmann offre un support optimal pour le suivi technique.
Utilisable pour: tous les appareils avec variante de régulation KaControl C1 en combinaison avec carte Modbus Typ 3260101, 300 Appareils
Réf. :
196003210702
Tarifs
9.224,00 €
plus TVA 20%
Kit de vannes

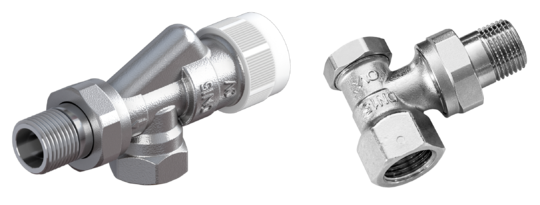

Kit de vannes préréglables
Chauffage, 2 tuyaux, contient 1 vanne pré-réglable forme axiale, 1 raccord vissé de retour à fermeture forme coudée, Raccordement 1/2 pouce, Pression de service max. 10 bar, livré séparément
Utilisable pour: Katherm QK Chauffages en caniveau, débit max. 260 l/h, DN 15
Utilisable pour: Katherm QK Chauffages en caniveau, débit max. 260 l/h, DN 15
Réf. :
194000145969
Tarifs
64,00 €
plus TVA 20%
Kit de vannes indépendamment de la pression différentielle
Chauffage, 2 tuyaux, contient 1 vanne DDU de forme axiale, 1 raccord vissé de retour à fermeture de forme coudée, Raccordement 1/2 pouce, Pression de service max. 10 bar, livré séparément
Utilisable pour: Katherm QK Chauffages en caniveau, débit min. 10 l/h, débit max. 170 l/h, DN 15
Utilisable pour: Katherm QK Chauffages en caniveau, débit min. 10 l/h, débit max. 170 l/h, DN 15
Réf. :
194000347925
Tarifs
100,00 €
plus TVA 20%

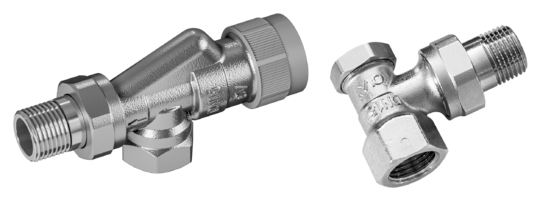

Kit de vannes indépendamment de la pression différentielle
Chauffage, 2 tuyaux, contient 1 vanne DDU de forme axiale, 1 raccord vissé de retour à fermeture de forme coudée, Raccordement 1/2 pouce, Pression de service max. 10 bar, livré séparément
Utilisable pour: Katherm QK Chauffages en caniveau, débit min. 35 l/h, débit max. 420 l/h, DN 15
Utilisable pour: Katherm QK Chauffages en caniveau, débit min. 35 l/h, débit max. 420 l/h, DN 15
Réf. :
194000347935
Tarifs
114,00 €
plus TVA 20%
Actionneurs de vannes, fourni
actionneur de vanne
Entraînement T, 24 V CA/CC, 2 points, fermé hors tension, Câble racc. 0,5m AEH, PVC, VA10N, 1 W, Classe de protection III, Type de protection IP 54 Longueur de câble 0,12 m, livré séparément, en Polyamide
Utilisable pour: tous les appareils avec variante de régulation électromécanique, KaControl C1 en combinaison avec vanne à 2 voies ou vanne indépendante de la pression différentielle
Utilisable pour: tous les appareils avec variante de régulation électromécanique, KaControl C1 en combinaison avec vanne à 2 voies ou vanne indépendante de la pression différentielle
Réf. :
196TS0P040500AB
Tarifs
68,00 €
plus TVA 20%
actionneur de vanne
Entraînement T, 24 V CA/CC, 2 points, fermé hors tension, Câble racc. 0,5m MB2, PVC, VA10N, 1 W, Classe de protection III, Type de protection IP 54 Longueur de câble 0,12 m, livré séparément, en Polyamide
Utilisable pour: tous les appareils avec variante de régulation électromécanique, KaControl MC1, KaControl C1 en combinaison avec vanne à 2 voies ou vanne indépendante de la pression différentielle
Utilisable pour: tous les appareils avec variante de régulation électromécanique, KaControl MC1, KaControl C1 en combinaison avec vanne à 2 voies ou vanne indépendante de la pression différentielle
Réf. :
196TS0P240500AB
Tarifs
68,00 €
plus TVA 20%
Vannes et vissages du tuyau de retour
Vanne thermostatique préréglable
2 et 4 tuyaux, Forme axiale, préréglable, Raccordement 1/2 pouce, nickelé, Pression de service max. 10 bar, livré séparément
Utilisable pour: Katherm NK, Katherm QK, Katherm HK ou Katherm QK nano, débit max. 260 l/h, DN 15
Utilisable pour: Katherm NK, Katherm QK, Katherm HK ou Katherm QK nano, débit max. 260 l/h, DN 15
Réf. :
194000346911
Tarifs
41,00 €
plus TVA 20%
Clé de préréglage
Une pièce nécessaire par projet.
Utilisable pour: pièces de vannes et kits de vannes préréglables et garniture de raccordement de convecteur
Utilisable pour: pièces de vannes et kits de vannes préréglables et garniture de raccordement de convecteur
Réf. :
194000346915
Tarifs
7,00 €
plus TVA 20%
Vissage du raccord de retour verrouillable
2 et 4 tuyaux, Forme coudée, Raccordement 1/2 pouce, Pression de service max. 10 bar, livré séparément
Utilisable pour: Katherm NK, Katherm QK ou Katherm HK, débit max. 610 l/h, DN 15
Utilisable pour: Katherm NK, Katherm QK ou Katherm HK, débit max. 610 l/h, DN 15
Réf. :
194000145953
Tarifs
22,00 €
plus TVA 20%
Vanne thermostatique AQ indépendamment de la pression différentielle
2 et 4 tuyaux, Forme axiale, indépendante de la pression différentielle, Raccordement 1/2 pouce, nickelé, Pression de service max. 10 bar, livré séparément
Utilisable pour: Katherm NK, Katherm QK, Katherm HK ou Katherm QK nano, débit min. 10 l/h, débit max. 170 l/h, DN 15
Utilisable pour: Katherm NK, Katherm QK, Katherm HK ou Katherm QK nano, débit min. 10 l/h, débit max. 170 l/h, DN 15
Réf. :
194000347911
Tarifs
78,00 €
plus TVA 20%
Vanne thermostatique indépendante de la pression différentielle AQH
2 et 4 tuyaux, Forme axiale, indépendante de la pression différentielle, Raccordement 1/2 pouce, nickelé, Pression de service max. 10 bar, livré séparément
Utilisable pour: Katherm NK, Katherm QK, Katherm HK ou Katherm QK nano, débit min. 35 l/h, débit max. 420 l/h, DN 15
Utilisable pour: Katherm NK, Katherm QK, Katherm HK ou Katherm QK nano, débit min. 35 l/h, débit max. 420 l/h, DN 15
Réf. :
194000347914
Tarifs
92,00 €
plus TVA 20%
Couvercles de montage
Couvercle de protection
en bois, comme protection durant l'installation, installé à l'usine, les grilles sont fournies dans des emballages séparés
prix par m
Utilisable pour: Katherm QK 190
prix par m
Utilisable pour: Katherm QK 190
Réf. :
194000100919
Tarifs
18,00 €
plus TVA 20%
Suppléments pour contrôle de pression
Prix de base de l’essai de pression
une fois par projet et ordre d'appel, Pression de service max. 16 bar
Utilisable pour: Katherm QK Chauffages en caniveau
Utilisable pour: Katherm QK Chauffages en caniveau
Réf. :
142990042161
Tarifs
338,00 €
plus TVA 20%
Supplément pour contrôle de pression
par appareil, Pression de service max. 16 bar
Utilisable pour: Katherm QK Chauffages en caniveau
Utilisable pour: Katherm QK Chauffages en caniveau
Réf. :
142990042160
Tarifs
61,00 €
plus TVA 20%
Téléchargements
Informations sur les produits
Aperçu des produits
PDF
(13 MB)
Systèmes en caniveau – Pour un climat ambiant confortable
PDF
(6,4 MB)
Catalogues techniques
Chauffages en caniveau Katherm QK et QK nano
PDF
(5,5 MB)
KaControl MC - Multi Connect
PDF
(2,2 MB)
Notices de montage
Katherm QK chauffages en caniveau
PDF
(6,5 MB)
KaControl MC - Multi Connect Régulation climatique Guide rapide
PDF
(2,3 MB)
Déclaration de Conformité/Certificats
Base de données numérique EPD Katherm QK
EPD Katherm QK
PDF
(2,7 MB)
Dessins CAD
Katherm QK, largeur de conduit 190 mm, hauteur de conduit 096 mm, 2 tubes, grille à enrouler Rostart, Régulation 230V, dimensions [mm].
PDF
(715 kB)
Katherm QK, largeur de conduit 190 mm, hauteur de conduit 096 mm, 2 tubes, grille à enrouler Rostart, Régulation 230V, Dimensions [Inch]
PDF
(715 kB)
Katherm QK, largeur de conduit 190 mm, hauteur de conduit 096 mm, 2 tubes, grille à enrouler Rostart, Régulation 230V, dimensions [mm].
DWG
(2,1 MB)
Katherm QK, largeur de conduit 190 mm, hauteur de conduit 096 mm, 2 tubes, grille à enrouler Rostart, Régulation 230V, Dimensions [Inch]
DWG
(2,1 MB)
Plans de pose des câbles
Katherm QK, variante de régulation KaControl
PDF
(796 kB)
