Aérothermes

TOP C

Réf. : 153002473056M1

Ajustez les valeurs selon vos souhaits, de manière simple et rapide, en utilisant les menus déroulants.

Tarifs

5.349,00 €

plus TVA 20%

Aperçu

Système de régulation KaControl MC pour la commande par panneau tactile séparé TP 2“
Régulation de groupe de l’espace de jusqu’à dix appareils via le bus CAN d’usine (jusqu’à 100 m)
Régulation automatique du ventilateur en fonction des besoins ou commande manuelle du ventilateur, au choix
Entrées multifonctions librement configurables pouvant être utilisées, par exemple, pour la détection de températures, de contacts de fenêtre, de détecteurs de présence, de lecteurs de cartes, etc.
Intégré Webserver (WiFi ou réseau local) pour faciliter la mise en service, le paramétrage, l’évaluation des données de tendance, etc., via un ordinateur portable ou un appareil mobile

Autoaspirante est raccordée jusqu'à l'embout de raccordement du tuyau pour la conduite de pression de l'eau de condensation côté client
Pompe à fonctionnement électromagnétique, énergétiquement efficace et silencieuse avec une hauteur de refoulement de jusqu'à 8 m
Régulateur de niveau flottant prêt à l'emploi et facilement accessible sous le bac à condensat
Avec contact d'alarme pour une évaluation côté client

Échangeur thermique cuivre/aluminium, particulièrement léger, de petites dimensions et à haut rendement thermique
Convient à des systèmes de chauffage à basse température et des systèmes de chauffage à eau chaude accélérée par pompe
Diffuseur et collecteur en acier
Inapproprié pour la vapeur et l'huile thermique
Tubes ronds en cuivre avec lamelles en aluminium fermement reliées par des rallonges de tube, pour un transfert de chaleur permanent
Non utilisable dans des espaces à air fortement chargé de poussière ou d'huile et requérant un nettoyage énergique

Ventilateur EC silencieux à hélice, à courant alternatif continu (voir ill.)
Rendement élevé grâce à la conception aérodynamique du boîtier du rotor
Indice de protection du moteur IP 54
Selon la norme EN 21940-11 pour la catégorie de ventilateur correspondante, selon la norme ISO 14694, moteur à rotor extérieur intégré avec équilibrage dans le moyeu du ventilateur
Moteur à rotor extérieur intégré dans le moyeu du ventilateur
Satisfait à la directive (UE) 327/2011 (« LOT 11 »)

Programmes de calcul

Accessoires

Accessoires de régulation KaControl MC

Touch Panel TP 2

Écran tactile avec des visualisations claires, Bord d’écran noir et boîtier blanc, 24 V, Unité de commande de la pièce à monter sur une boîte encastrée avec cadre librement sélectionnable de 55 x 55 mm, Type de protection IP 20, en Verre et PVC

Utilisable pour: tous les appareils avec variante de régulation KaControl MC1 et MC2

Réf. : 196003311101

Tarifs

249,00 €

plus TVA 20%

Détails

Touch Panel TP 2 Industrie

Touch Panel TP 2 KaControl MC en saillie, 24 V, 24 V Unité de commande de la pièce, montée dans un boîtier de montage mural IP 65 avec couvercle en verre clair, 0,75 W, en applique, Type de protection IP 65, Couleur RAL 7035 gris, en ABS, polycarbonate, Type 3314101

Utilisable pour: tous les appareils avec variante de régulation KaControl MC1 et MC2

Réf. : 196003314101

Tarifs

609,00 €

plus TVA 20%

Détails

Licence Modbus TCP départ usine

Licence pour l’activation de l’interface Modbus TCP départ usine, Matériel pour l’utilisation de l’interface installé et activé

Utilisable pour: tous les appareils avec options de régulation KaControl MC

Réf. : 196003361103

Tarifs

125,00 €

plus TVA 20%

Détails

Licence Modbus RTU départ usine

Licence pour l’activation de l’interface Modbus RTU départ usine, Matériel pour l’utilisation de l’interface installé et activé

Utilisable pour: tous les appareils avec options de régulation KaControl MC

Réf. : 196003361102

Tarifs

90,00 €

plus TVA 20%

Détails

Licence BACnet/IP départ usine

Licence pour l’activation de l’interface BACnet/IP départ usine, Matériel pour l’utilisation de l’interface installé et activé

Utilisable pour: tous les appareils avec options de régulation KaControl MC

Réf. : 196003361104

Tarifs

426,00 €

plus TVA 20%

Détails

Licence KNX départ usine

Licence pour l’activation de l’interface KNX départ usine, Matériel pour l’utilisation de l’interface installé et activé

Utilisable pour: tous les appareils avec options de régulation KaControl MC

Réf. : 196003361101

Tarifs

290,00 €

plus TVA 20%

Détails

Licence Modbus TCP après livraison

Licence pour l’activation de l’interface Modbus TCP après livraison, Matériel toujours installé et déverrouillable sur tous les appareils avec KaControl MC

Utilisable pour: tous les appareils avec options de régulation KaControl MC

Réf. : 196003361203

Tarifs

125,00 €

plus TVA 20%

Détails

Licence Modbus RTU après livraison

Licence pour l’activation de l’interface Modbus RTU après livraison, Matériel toujours installé et déverrouillable sur tous les appareils avec KaControl MC

Utilisable pour: tous les appareils avec options de régulation KaControl MC

Réf. : 196003361202

Tarifs

90,00 €

plus TVA 20%

Détails

Licence BACnet/IP après livraison

Licence pour l’activation de l’interface BACnet/IP après livraison, Matériel toujours installé et déverrouillable sur tous les appareils avec KaControl MC

Utilisable pour: tous les appareils avec options de régulation KaControl MC

Réf. : 196003361204

Tarifs

426,00 €

plus TVA 20%

Détails

Licence KNX après livraison

Licence pour l’activation de l’interface KNX après livraison, Matériel toujours installé et déverrouillable sur tous les appareils avec KaControl MC

Utilisable pour: tous les appareils avec options de régulation KaControl MC

Réf. : 196003361201

Tarifs

290,00 €

plus TVA 20%

Détails

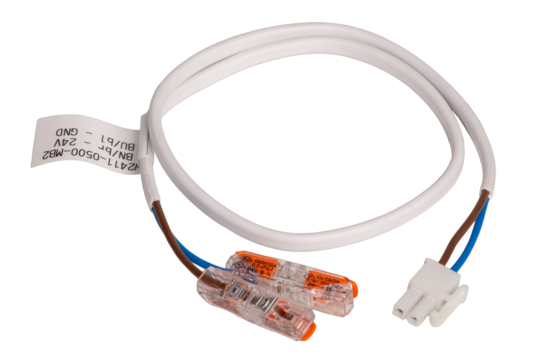

câble adaptateur

24 V, Pour le raccordement d’actionneurs de vannes à 2 points existants, Interne, Type de protection IP 20, Longueur de câble 500 mm, Type 3305225

Utilisable pour: tous les appareils avec variante de régulation KaControl MC1

Réf. : 196003305225

Tarifs

36,00 €

plus TVA 20%

Détails

Boîtier en applique

complet avec cadre de recouvrement, en applique, Couleur RAL 9010 blanc pur brillant, en Thermoplastique, Type 3304111

Utilisable pour: Touch Panel TP 2

Réf. : 196003304111

Tarifs

59,00 €

plus TVA 20%

Détails

Boîtier en applique

complet avec cadre de recouvrement, en applique, Couleur RAL 9005 noir mat satiné, en Thermoplastique, Type 3304112

Utilisable pour: Touch Panel TP 2

Réf. : 196003304112

Tarifs

79,00 €

plus TVA 20%

Détails

la sonde de température ambiante

Pour la détection de la température ambiante, en applique, Type de protection IP 20, Couleur RAL 9010 blanc pur, en Polycarbonate, Type 3321111

Utilisable pour: tous les appareils avec options de régulation KaControl MC

Réf. : 196003321111

Tarifs

58,00 €

plus TVA 20%

Détails

la sonde de température ambiante

Pour la détection de la température ambiante, en applique, Type de protection IP 65, Couleur RAL 9010 blanc pur, en Polycarbonate, Type 3321121

Utilisable pour: tous les appareils avec options de régulation KaControl MC

Réf. : 196003321121

Tarifs

58,00 €

plus TVA 20%

Détails

Kit de vannes

Kit de vannes 2 voies

comme base de vanne en forme de passage, Raccordement 1 1/2'', Valeur KVS 10 m³/h, Type 31913

Utilisable pour: tous les aérothermes

Réf. : 153000031913

Tarifs

260,00 €

plus TVA 20%

Détails

Vanne d’arrêt

avec réducteur 1 1/4 pouces x 1 1/2 pouces e/i, pour la régulation automatique de débit et de température, Valeur KVS 8,4 m³/h, Type 31952

Utilisable pour: Taille 6 - 8, TOP et Aérothermes, débit min. 600 l/h, débit max. 4800 l/h, DN 32

Réf. : 153000031952

Tarifs

423,00 €

plus TVA 20%

Détails

Actionneurs de vannes, fourni

actionneur de vanne

Entraînement T, 24 V CA/CC, 2 points, fermé hors tension, Câble racc. 3m MB2, PVC, VA10N, 1 W, Classe de protection III, Type de protection IP 54 Longueur de câble 0,12 m, livré séparément, en Polyamide

Utilisable pour: tous les appareils avec variante de régulation KaControl MC1 en combinaison avec vanne à 2 voies ou vanne indépendante de la pression différentielle

Réf. : 1960TS3P24050010B

Tarifs

65,00 €

plus TVA 20%

Détails

Vannes

Kit de fixation pour aérothermes, modèle en angle

Raccordement 1 1/2'', Pression de service max. 10 bar, Type 37976

Utilisable pour: Taille 7

Réf. : 198000037976

Tarifs

446,00 €

plus TVA 20%

Détails

Kit de fixation pour aérothermes, modèle droit

Raccordement 1 1/2'', Pression de service max. 10 bar, Type 37977

Utilisable pour: Taille 7

Réf. : 198000037977

Tarifs

403,00 €

plus TVA 20%

Détails

Sorties d'air

Accessoires de calcul

Jalousie de guidage d'air

deux rangées, montage mural et au plafond

Utilisable pour: Taille 7

Réf. : 198000037002

Tarifs

276,00 €

plus TVA 20%

Détails

Jalousie de guidage d'air à induction
Accessoires de calcul

principalement pour montage mural, pour les appareils au plafond dans des pièces de plus de 4 m de haut

Utilisable pour: Taille 7

Réf. : 198000037101

Tarifs

302,00 €

plus TVA 20%

Détails

Ajouter au calcul

Consoles

Consoles murales

seulement air recyclé, en tôle d’acier galvanisée sendzimir, pour montage mural, un jeu complet
Les aérothermes TIP et TOP peuvent être montés soit debout soit suspendus.
prix pour un jeu complet

Utilisable pour: Taille 7

Réf. : 198000037044

Tarifs

162,00 €

plus TVA 20%

Détails

Consoles pour plafond/murales

Pour montage au plafond ou au mur, chacun comprenant 2 supports à plusieurs plis à trous oblongs et vis
prix pour un jeu complet

Utilisable pour: Taille 7

Réf. : 198000037049

Tarifs

172,00 €

plus TVA 20%

Détails

Téléchargements

Informations sur les produits

Aperçu des produits

PDF (9,2 MB)

Brochure Aérothermes

PDF (3,1 MB)

Déclaration de Conformité/Certificats

Déclaration de conformité UE aérotherme

PDF (369 kB)

Fiche technique ErP 1253-2014 aérotherme TOP

PDF (235 kB)

Notices de montage

Manuel du système KaControl MC

PDF (4,6 MB)

KaControl MC - Multi Connect

PDF (1,3 MB)

Aérotherme TOP

PDF (7,7 MB)

Catalogues techniques

KaControl MC - Multi Connect

PDF (2,2 MB)

Aérotherme TOP

PDF (24,5 MB)

Dessins CAD

TOP C Lufterhitzer, Baugröße 44 - 47, Wärmetauscher Kupfer/Aluminium [Inch]

DWG (507 kB)

Plans de pose des câbles

TOP / TOP C, variante de régulation KaControl MC

PDF (1 MB)
