Aérothermes
Ultra
Réf. :
154000962058C1
Tarifs
3.744,00 €
plus TVA 20%
Aperçu
- Ventilateur EC silencieux à hélice, à courant alternatif continu (voir ill.)
- Rendement élevé grâce à la conception aérodynamique du boîtier du rotor
- Indice de protection du moteur IP 54
- Selon la norme EN 21940-11 pour la catégorie de ventilateur correspondante, selon la norme ISO 14694, moteur à rotor extérieur intégré avec équilibrage dans le moyeu du ventilateur
- Moteur à rotor extérieur intégré dans le moyeu du ventilateur
- Satisfait à la directive (UE) 327/2011 (« LOT 11 »)
- Chauffage : Version basse température pour fonctionnement avec températures de chauffage très basses
- Refroidissement : puissance frigorifique la plus élevée possible, même en cas de refroidissement sec, grâce à un échangeur de chaleur rond à grande surface
Particulièrement efficace sur le plan énergétique en tant que composants dans un système hybride : Alors que l’Ultra contrôle la température de manière décentralisée, un système CVC d'un dimensionnement moindre assure la ventilation et la récupération de la chaleur de manière centralisée. Des coûts d’exploitation sont ainsi économisés, car tous les composants ne travaillent que si un besoin est détecté. Et dès votre achat et l'installation, vous profitez de la taille compacte du système CVC.
- Accès aisé grâce à une fixation rapide à écrou enfichable et aide au positionnement
- Puisard externe pour une inspection visuelle facile à travers la grille de sortie
- Interrupteur à flotteur facilement accessible, sans démontage du couvercle de fond et du bac à condensat
- Pompe à condensat économe en énergie encore plus puissante et plus silencieuse avec une hauteur de refoulement allant jusqu'à 8 m
- Évacuation contrôlée des eaux résiduelles lors de la maintenance, embout du bec dans puisard
- Boîtier avec couvercle de fond aisément amovible pour la maintenance
L’air afflue de six compartiments de soufflage et est orienté par les lamelles de guidage d’air. Ils sont définis par encliquetage et réglables en six positions.
Programmes de calcul
EPD data
Les données de l'écobilan spécifiques aux numéros d'articles sont basées sur une EPD vérifiée selon EN 15804, qui peut être téléchargée sur The International EPD System. Subdivision séparée des modules de cycle de vie disponible en ligne via le bouton "Fiche EPD". Les impacts environnementaux du module B se réfèrent à 1 an d'utilisation. A: Stade du produit et de la construction - B: Stade d'utilisation - C: Stade de fin de vie - D: Bénéfices et charges au-delà des limites du système
| A | B | C | D | |
|---|---|---|---|---|
| PRG – Total kg CO2 eq | 2,23E+02 | 3,23E+02 | 2,29E+01 | -7,80E+01 |
| GWP - Fossil kg CO2 eq | 2,21E+02 | 3,23E+02 | 2,29E+01 | -7,71E+01 |
| PRG – Biogène kg CO2 eq | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| GWP - Luluc kg CO2 eq | 1,29E+00 | 6,69E-01 | 2,15E-04 | -8,44E-01 |
| ODP kg CFC-11 eq | 3,22E-06 | 3,43E-06 | 1,48E-08 | -1,18E-06 |
| AP mol H+ eq | 2,63E+00 | 7,11E-01 | 4,84E-03 | -5,49E-01 |
| EP - Eau douce kg P eq | 1,56E-02 | 4,65E-02 | 1,46E-05 | -4,01E-03 |
| EP - Eau salée kg P eq | 2,33E-01 | 1,36E-01 | 4,80E-03 | -5,72E-02 |
| EP - Pays mol N eq | 2,85E+00 | 1,58E+00 | 2,09E-02 | -6,79E-01 |
| POCP kg NMVOC | 1,01E+00 | 5,13E-01 | 7,16E-03 | -2,66E-01 |
| ADPE kg Sb eq | 2,73E-02 | 1,37E-03 | 1,76E-06 | -2,97E-03 |
| ADPF MJ | 3,76E+03 | 5,13E+03 | 9,64E+00 | -1,06E+03 |
| WDP m³ depriv. | -2,63E+01 | 1,63E+01 | 3,48E-01 | -8,11E+00 |
| GWP-GHG kg CO2 eq | 2,23E+02 | 3,25E+02 | 2,47E+01 | -7,82E+01 |
| PM disease inc. | 1,34E-05 | 3,06E-06 | 6,22E-08 | -5,01E-06 |
| IR kBq U-235 eq | 2,97E+02 | 1,88E+01 | 7,77E-03 | -3,58E+00 |
| ETP - FW CTUe | 4,37E+03 | 1,26E+03 | 1,46E+02 | -2,64E+03 |
| HTP - C CTUh | 3,95E-06 | 8,20E-07 | 5,33E-09 | -9,13E-06 |
| HTP - NC CTUh | 2,12E-05 | 2,41E-06 | 4,33E-08 | -3,47E-06 |
| SQP - | 1,21E+03 | 8,67E+02 | 1,23E+01 | -1,68E+02 |
| PERE MJ | 5,40E+02 | 1,22E+03 | 3,58E-01 | -2,40E+02 |
| PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PERT MJ | 5,40E+02 | 1,22E+03 | 3,58E-01 | -2,40E+02 |
| PENRE MJ | 3,76E+03 | 5,13E+03 | 9,64E+00 | -1,06E+03 |
| PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PENRT MJ | 3,76E+03 | 5,13E+03 | 9,64E+00 | -1,06E+03 |
| SM kg | 4,08E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NRSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| FW m³ | -2,54E+01 | 1,61E+01 | 3,60E-01 | -8,52E+00 |
| HWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NHWD kg | 3,24E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| MFR kg | 8,14E+00 | 0,00E+00 | 2,39E+01 | 0,00E+00 |
| MER kg | 4,06E+00 | 0,00E+00 | 7,36E+00 | 0,00E+00 |
| EE (Electrical) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 5,17E+00 |
| EE (Thermal) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 1,38E+02 |
Accessoires
Accessoires de régulation KaControl
KaController
avec commande monotouche, 24 V, appareil de commande dans la pièce pour montage mural, avec sonde de température ambiante, Type de protection IP 30, Plage de réglage de la température 8 - 35 °C, Couleur similaire à RAL 9010 blanc pur, en PVC solide, Type 3210001
Utilisable pour: tous les appareils avec options de régulation KaControl -C1
Utilisable pour: tous les appareils avec options de régulation KaControl -C1
Réf. :
196003210001
Tarifs
222,00 €
plus TVA 20%
KaController
avec commande monotouche, 24 V, appareil de commande dans la pièce pour montage mural, avec sonde de température ambiante, Type de protection IP 30, Plage de réglage de la température 8 - 35 °C, Couleur similaire à RAL 9017 noir signalisation, en PVC solide, Type 3210006
Utilisable pour: tous les appareils avec options de régulation KaControl -C1
Utilisable pour: tous les appareils avec options de régulation KaControl -C1
Réf. :
196003210006
Tarifs
222,00 €
plus TVA 20%
KaController
avec touches fonctionnelles latérales, 24 V, appareil de commande dans la pièce pour montage mural, avec sonde de température ambiante, Type de protection IP 30, Plage de réglage de la température 8 - 35 °C, Couleur similaire à RAL 9010 blanc pur, en PVC solide, Type 3210002
Utilisable pour: tous les appareils avec options de régulation KaControl -C1
Utilisable pour: tous les appareils avec options de régulation KaControl -C1
Réf. :
196003210002
Tarifs
222,00 €
plus TVA 20%

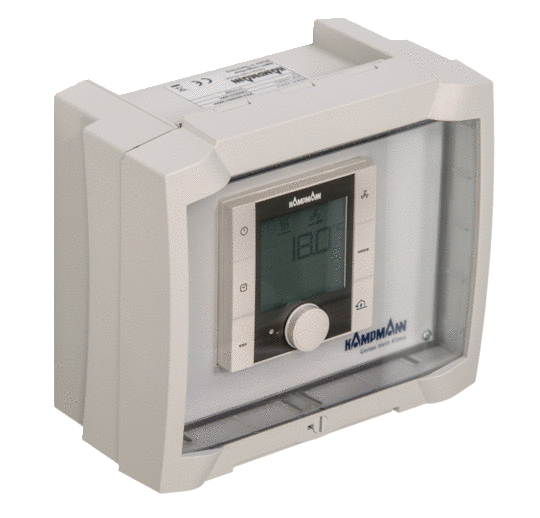

KaController industriel
boîtier industriel, avec couvercle transparent à charnière, verrouillable, avec touches fonctionnelles latérales, en applique, Type de protection IP 65, Couleur gris, en plastique, Type 3214002
Utilisable pour: tous les appareils avec options de régulation KaControl -C1, ProtecTor Rideau d’air
Utilisable pour: tous les appareils avec options de régulation KaControl -C1, ProtecTor Rideau d’air
Réf. :
196003214002
Tarifs
800,00 €
plus TVA 20%
la sonde de température ambiante
Montage mural, en applique, Type de protection IP 30, Couleur similaire à RAL 9010 blanc pur, en plastique, Type 3250110
Le lieu de montage du KaController n'est pas adapté à la mesure des températures ? Si c'est le cas, par exemple s'il est installé derrière des rideaux, alors il convient de choisir une sonde de température ambiante KaControl par groupe ! Également si vous cherchez une alternative à la sonde de température dans le climatiseur !
Utilisable pour: tous les appareils avec régulation KaControl -C1 et régulateur climatique réf. 19600014894*
Le lieu de montage du KaController n'est pas adapté à la mesure des températures ? Si c'est le cas, par exemple s'il est installé derrière des rideaux, alors il convient de choisir une sonde de température ambiante KaControl par groupe ! Également si vous cherchez une alternative à la sonde de température dans le climatiseur !
Utilisable pour: tous les appareils avec régulation KaControl -C1 et régulateur climatique réf. 19600014894*
Réf. :
196003250110
Tarifs
58,00 €
plus TVA 20%
Sonde de température ambiante industrielle/extérieure
en applique, Type de protection IP 65, Couleur similaire à RAL 9010 blanc pur, Type 3250112
Utilisable pour: tous les appareils avec options de régulation KaControl -C1, ProtecTor Rideau d’air
Utilisable pour: tous les appareils avec options de régulation KaControl -C1, ProtecTor Rideau d’air
Réf. :
196003250112
Tarifs
58,00 €
plus TVA 20%
Sonde en applique
pour mesure de la température de fluide, Type de protection IP 67, Plage de réglage de la température -20 - 70 °C, Couleur Noir, Type 3250115
En cas de risque de gel, par exemple en raison d'une entrée d'air froid, alors il convient de choisir une sonde en applique KaControl pour chaque appareil.
fonction de commutation chauffage/refroidissement seulement en combinaison d'une vanne à 3 voies,
Utilisable pour: tous les appareils avec régulation KaControl -C1 et régulateur climatique réf. 19600014894*
En cas de risque de gel, par exemple en raison d'une entrée d'air froid, alors il convient de choisir une sonde en applique KaControl pour chaque appareil.
fonction de commutation chauffage/refroidissement seulement en combinaison d'une vanne à 3 voies,
Utilisable pour: tous les appareils avec régulation KaControl -C1 et régulateur climatique réf. 19600014894*
Réf. :
196003250115
Tarifs
56,00 €
plus TVA 20%
KaControl Tableau SEL4.0
avec terminal tactile, pour surveiller et commander jusqu’à 60 appareils à air secondaire Kampmann (25 groupes maximum, 6 appareils par groupe maximum), 230 V CA, 30 W, Montage mural, Type de protection IP 54, Couleur RAL 7035 gris, Type 3232223
Utilisable pour: tous les appareils avec variante de régulation KaControl -C1 avec carte Modbus de type 3260101
Utilisable pour: tous les appareils avec variante de régulation KaControl -C1 avec carte Modbus de type 3260101
Réf. :
196003232223
Tarifs
2.463,00 €
plus TVA 20%
Carte KNX sérielle
pour l’intégration dans un réseau KNX/EIB, interface PCOS00KXN0, Type 3260702
La carte de communication doit être enfichée sur l’interface libre de la carte de commande.
Utilisable pour: tous les appareils avec options de régulation KaControl -C1
La carte de communication doit être enfichée sur l’interface libre de la carte de commande.
Utilisable pour: tous les appareils avec options de régulation KaControl -C1
Réf. :
196003260702
Tarifs
362,00 €
plus TVA 20%
Carte sérielle CANbus
pour augmentation du nombre d'appareils en circuit unique de 7 à 30, une carte nécessaire par appareil, pour augmenter la longueur du câble entre le premier et le dernier appareil de 30 m jusqu'à 500 m, Utilisable uniquement pour la variante de régulation KaControl C1 !, Type 3260301
Utilisable pour: tous les appareils avec options de régulation KaControl -C1
Utilisable pour: tous les appareils avec options de régulation KaControl -C1
Réf. :
196003260301
Tarifs
125,00 €
plus TVA 20%
Carte Modbus sérielle
Type 3260101
Nécessaire pour chaque appareil pour le couplage avec des tableaux KaControl ou réseaux Modbus sur site.
La carte de communication doit être enfichée sur l’interface libre de la carte de commande.
Utilisable pour: tous les appareils avec options de régulation KaControl -C1
Nécessaire pour chaque appareil pour le couplage avec des tableaux KaControl ou réseaux Modbus sur site.
La carte de communication doit être enfichée sur l’interface libre de la carte de commande.
Utilisable pour: tous les appareils avec options de régulation KaControl -C1
Réf. :
196003260101
Tarifs
117,00 €
plus TVA 20%
Visualisation KaControl
pour la surveillance et la commande centralisées d’unités de traitement de l’air, Type 3210701
Le logiciel de visualisation de KaControl permet de surveiller et de contrôler chaque zone de régulation et les unités d’air secondaire : chauffage/refroidissement à 4 tuyaux, chauffage à 2 tuyaux ou refroidissement à 2 tuyaux.
L’interface centrale de surveillance des produits Kampmann offre un support optimal pour le suivi technique.
Utilisable pour: tous les appareils avec variante de régulation KaControl -C1 avec carte Modbus de type 3260101, 100 Appareils
Le logiciel de visualisation de KaControl permet de surveiller et de contrôler chaque zone de régulation et les unités d’air secondaire : chauffage/refroidissement à 4 tuyaux, chauffage à 2 tuyaux ou refroidissement à 2 tuyaux.
L’interface centrale de surveillance des produits Kampmann offre un support optimal pour le suivi technique.
Utilisable pour: tous les appareils avec variante de régulation KaControl -C1 avec carte Modbus de type 3260101, 100 Appareils
Réf. :
196003210701
Tarifs
7.896,00 €
plus TVA 20%
Visualisation KaControl
pour la surveillance et la commande centralisées d’unités de traitement de l’air, Type 3210702
Le logiciel de visualisation de KaControl permet de surveiller et de contrôler chaque zone de régulation et les unités d’air secondaire : chauffage/refroidissement à 4 tuyaux, chauffage à 2 tuyaux ou refroidissement à 2 tuyaux.
L’interface centrale de surveillance des produits Kampmann offre un support optimal pour le suivi technique.
Utilisable pour: tous les appareils avec variante de régulation KaControl -C1 avec carte Modbus de type 3260101, 300 Appareils
Le logiciel de visualisation de KaControl permet de surveiller et de contrôler chaque zone de régulation et les unités d’air secondaire : chauffage/refroidissement à 4 tuyaux, chauffage à 2 tuyaux ou refroidissement à 2 tuyaux.
L’interface centrale de surveillance des produits Kampmann offre un support optimal pour le suivi technique.
Utilisable pour: tous les appareils avec variante de régulation KaControl -C1 avec carte Modbus de type 3260101, 300 Appareils
Réf. :
196003210702
Tarifs
8.852,00 €
plus TVA 20%
Kit de vannes
Kit de vannes 2 voies
comme base de vanne en forme de passage, Raccordement 1'', Valeur KVS 3,3 m³/h, Type 31911
Utilisable pour: tous les aérothermes
Utilisable pour: tous les aérothermes
Réf. :
153000031911
Tarifs
97,00 €
plus TVA 20%
Vanne d’arrêt
pour la régulation automatique de débit et de température, Raccordement 1'', Valeur KVS 3,1 m³/h, Type 31950
Utilisable pour: Taille 4 - 5, TOP ou Ultra Aérothermes, débit min. 250 l/h, débit max. 1800 l/h, DN 20
Utilisable pour: Taille 4 - 5, TOP ou Ultra Aérothermes, débit min. 250 l/h, débit max. 1800 l/h, DN 20
Réf. :
153000031950
Tarifs
187,00 €
plus TVA 20%
Vanne d’arrêt
pour la régulation automatique de débit et de température, Raccordement 1'', Valeur KVS 4,1 m³/h, Type 31951
Utilisable pour: Taille 4 - 6, TOP ou Ultra Aérothermes, débit min. 400 l/h, débit max. 2500 l/h, DN 25
Utilisable pour: Taille 4 - 6, TOP ou Ultra Aérothermes, débit min. 400 l/h, débit max. 2500 l/h, DN 25
Réf. :
153000031951
Tarifs
290,00 €
plus TVA 20%
Actionneurs de vannes, fourni
Kit d’actionneurs de vanne
Entraînement T, 24 V CA/CC, 2 points, fermé hors tension, Câble racc. 1,5m AEH, PVC, VA10N, 1 W, Classe de protection III, Type de protection IP 54, Longueur de câble 0,12 m, livré séparément, en Polyamide
Réf. :
1960TS8P04050010B
Tarifs
65,00 €
plus TVA 20%
Commutateur de réparation
Commutateur de réparation
Permet la mise hors tension de manière isolée d'appareils appartenant à un groupe de commutation ; les thermocontacts sont pontés en amont et ouverts en aval afin que les autres appareils du groupe continuent à être opérés sans interruption., EC, Type de protection IP 65, 25 A, livré séparément, Type 30160
Utilisable pour: tous les aérothermes/rideaux d'air chaud moteur EC
Utilisable pour: tous les aérothermes/rideaux d'air chaud moteur EC
Réf. :
196000030160
Tarifs
103,00 €
plus TVA 20%
Filtre
Accessoires de calcul
Embout de filtre pour air recyclé
Accessoires de calcul
Pour montage direct sur l'entrée des appareils d'air recyclé, Filtre ISO Coarse 45 % (G3)
Incompatible avec un montage sous plafond !
Utilisable pour: Taille 96
Incompatible avec un montage sous plafond !
Utilisable pour: Taille 96
Réf. :
154000066050
Tarifs
99,00 €
plus TVA 20%
Grille d'aspiration/cache
Grille d'aspiration d'air recyclé
dimensions de grille 625 x 625 mm, revêtu par poudre, Couleur RAL 9016 blanc trafic
Utilisable pour: Taille 73 - 96
Utilisable pour: Taille 73 - 96
Réf. :
154000060988
Tarifs
675,00 €
plus TVA 20%
Composants additionnels pour le montage sous faux-plafond dans le cas de plafonds à quadrillages acoustiques
Accessoires de calcul
Cadre de raccordement
Accessoires de calcul
carré, Comme transition entre Ultra et un autre système de conduits, Galvanisé sendzimir
Utilisable pour: Taille 96, dimensions de grille 625 x 625 mm
Utilisable pour: Taille 96, dimensions de grille 625 x 625 mm
Réf. :
198000066002
Tarifs
133,00 €
plus TVA 20%
Coude réducteur à 90 degrés
Accessoires de calcul
allongé, de carré à rectangulaire, Galvanisé sendzimir
Utilisable pour: Taille 96, dimensions de grille 625 x 625 mm
Utilisable pour: Taille 96, dimensions de grille 625 x 625 mm
Réf. :
198000066104
Tarifs
343,00 €
plus TVA 20%
Coude d’aspiration d’air à 90 degrés
Accessoires de calcul
avec grille d'aspiration, possibilité d'ajouter un dispositif de filtrage, avec filtre ISO Coarse 45 % (G3), Rectangulaire, Filtre ISO Coarse 45 % (G3)
Utilisable pour: Taille 85 - 96, dimensions de grille 625 x 625 mm
Utilisable pour: Taille 85 - 96, dimensions de grille 625 x 625 mm
Réf. :
198000060105
Tarifs
645,00 €
plus TVA 20%
Coude d’aspiration d’air à 90 degrés avec contacteur de pression différentielle
Accessoires de calcul
avec grille d’aspiration, dispositif de filtrage et contacteur de pression différentielle pour la surveillance du filtrage, Rectangulaire, Filtre ISO Coarse 45 % (G3)
Utilisable pour: Taille 85 - 96
Utilisable pour: Taille 85 - 96
Réf. :
198000060105D0
Tarifs
949,00 €
plus TVA 20%
Dispositif de filtrage
Accessoires de calcul
complet avec filtre, Filtre ISO Coarse 45 % (G3)
Pour unités d’air mélangé : 60117, 60118 et 60205.
Utilisable pour: Taille 85 - 96, Ultra Aérothermes
Pour unités d’air mélangé : 60117, 60118 et 60205.
Utilisable pour: Taille 85 - 96, Ultra Aérothermes
Réf. :
198000060126
Tarifs
200,00 €
plus TVA 20%
Filtre de rechange
pour dispositif de filtrage, Filtre ISO Coarse 45 % (G3), 1 jeu = 5 pièce(s)
Pour unités d’air mélangé : 60117, 60118 et 60205.
Utilisable pour: Taille 85 - 96, Ultra Aérothermes
Pour unités d’air mélangé : 60117, 60118 et 60205.
Utilisable pour: Taille 85 - 96, Ultra Aérothermes
Réf. :
198000060127
Tarifs
66,00 €
plus TVA 20%
Autres teintes
Supplément pour couleur RAL au choix
Degré de brillance mat
prix par appareil.
Utilisable pour: Ultra Aérothermes
prix par appareil.
Utilisable pour: Ultra Aérothermes
Réf. :
154007010022
Tarifs
823,00 €
plus TVA 20%
Téléchargements
Informations sur les produits
Aperçu des produits
PDF
(14,4 MB)
Brochure Aérothermes
PDF
(4 MB)
Déclaration de Conformité/Certificats
Déclaration de conformité UE aérotherme
PDF
(369 kB)
EPD Ultra size 96
PDF
(1,3 MB)
EPD Ultra size 85
PDF
(1,3 MB)
EPD Ultra size 84
PDF
(1,3 MB)
EPD Ultra size 73
PDF
(1,3 MB)
Fiche technique ErP 1253-2014 aérotherme Ultra
PDF
(231 kB)
Base de données numérique DEP Ultra série 96
Catalogues techniques
KaControl MC - Multi Connect
PDF
(2,2 MB)
Aérotherme Ultra
PDF
(7,6 MB)
Notices de montage
KaControl MC - Multi Connect
PDF
(1,3 MB)
Aérotherme Ultra
PDF
(4,8 MB)
Aérotherme Ultra
PDF
(2,1 MB)
Données BIM (Building Information Modeling)
Kampmann Group Données BIM
Plans de pose des câbles
Ultra, variante de régulation KaControl
PDF
(503 kB)
